Costruiamo un biocippatore con un motore riciclato da una lancia Y 1.1 BENZINA
In questo post vedremo come costruire un biocippatore a disco fai da te. Con un po di manualita` si possono ottenere dei buoni risultati!
Noi per la trazione abbiamo riciclato un motore di una fiat lancia 55 cv, ma si puo adattare tranquillamente ad altri motori o ad esempio la presa di forza di un trattore, consiglio comunque di non andare sotto i 15 cv...
Per il telaio non alleghero` disegni tecnici perche e` stato costruito e modellato sul momento, quindi in base alla vostra esigenza servira` un po di ingegno e manualita`.

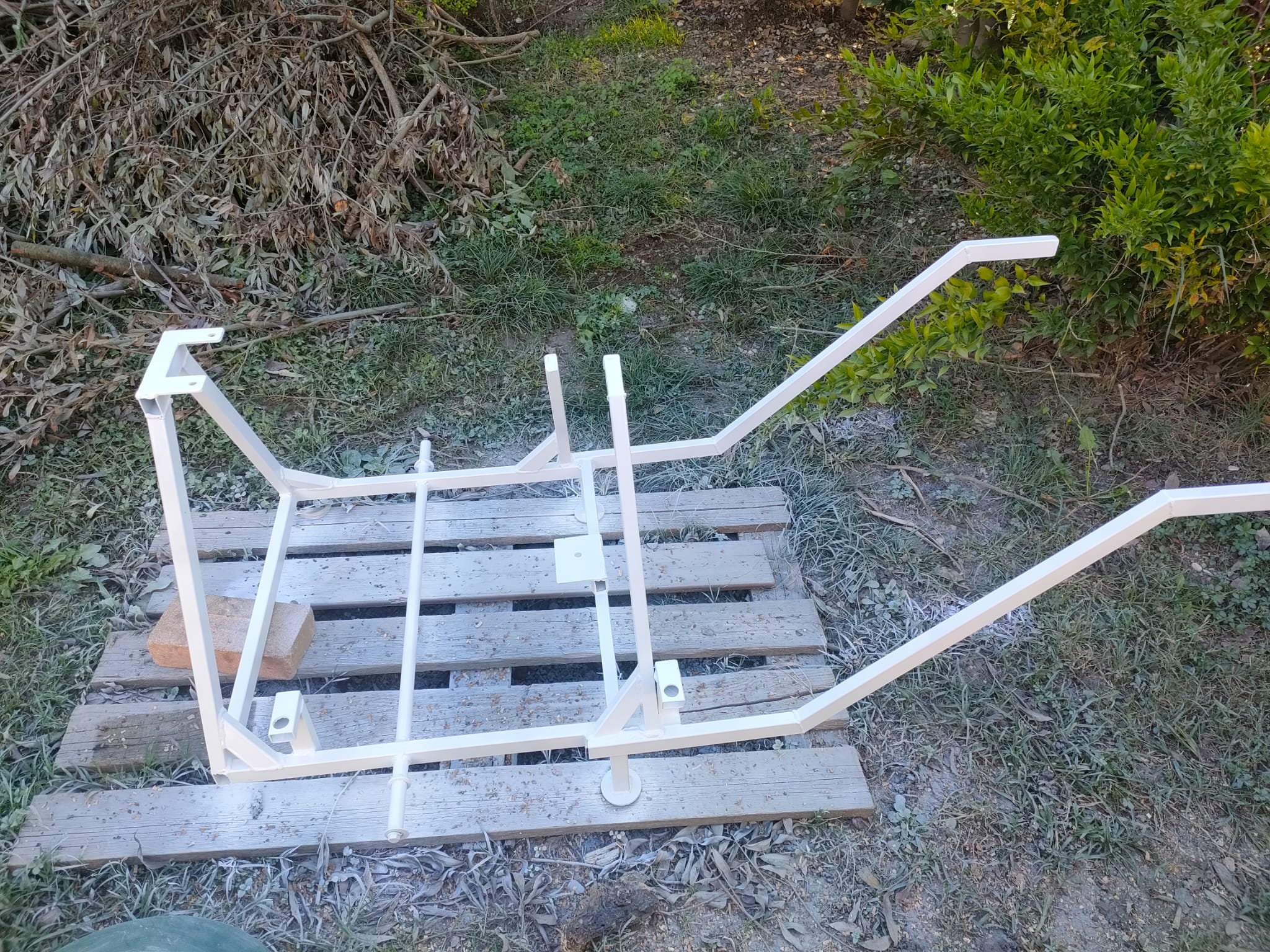

Questo e` il telaio che abbiamo costruito per il nostro motore:

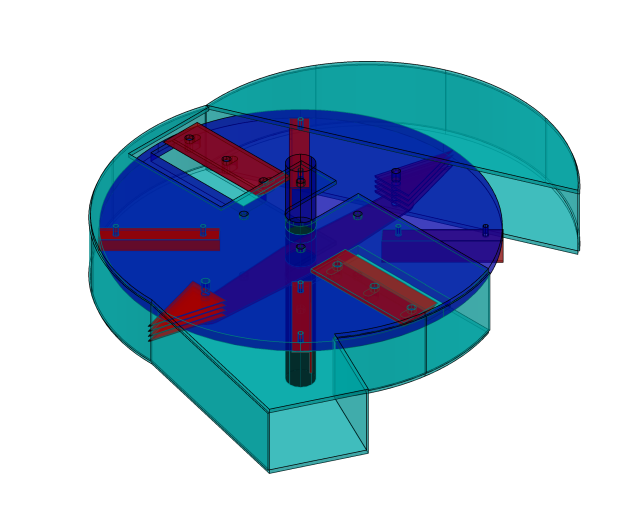

Dopo aver fatto i disegni in cad, abbiamo inviato i file .dxf in un`azienda specializzata nel taglio laser che ci ha fornito i pezzi necessari alla realizzazione
Per costruire la struttura e il disco del biocippatore e` stato usato acciaio S235JR.
Il disco ha un diametro di 467mm sp.12mm e monta 2 lame da 150mm Link, l`albero utilizzato e` da 35mm in accaio temprato e rettificato Link, i cuscinetti sono degli UCF207 flangiati,
per la trazione invece abbiamo utilizzato dei pignoni a catena con rapporto 1/3, ottenendo cosi sull`albero una rotazioni di circa 1000rmp, ma anche in questo caso in base alla trazione da voi scelta
dovrete ingegnarvi un po a costruire il supporto appropiato, l`ideale sarebbe usare della pulegge e cinghia conica, cosi nel caso di blocco improvviso la cinghia slitterebbe e si evita di fare danni sul disco o cuscinetti.

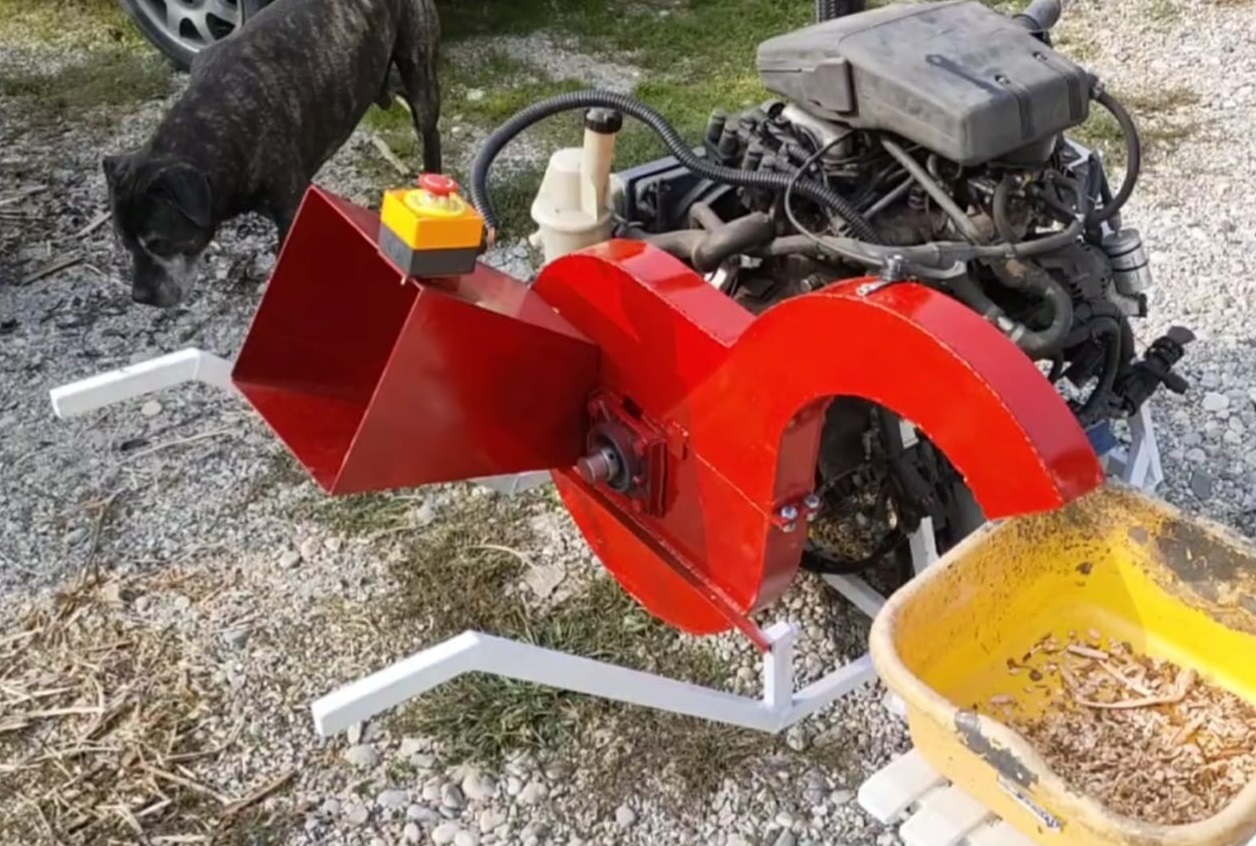

Questo e` il biocippatore assemblato:
A questo Link troverete i disegni tecnici per la costruzione del disco e del suo supporto, giusto per avere una base di partenza, naturalmente sentitevi liberi di apportare modifiche e miglioramenti, la dove lo tenete necessario.
In ogni caso non ci riteniamo responsabili per eventuali errori di misure e altro relativo al post, quindi consiglio sempre qual`ora decidiate di usare tali disegni di ricontrollare piu volte e di fare le vostre valutazioni.
Per quanto riguarda l`assemblaggio fate riferimento al video sopra esposto e sul nostro canale youtube troverete i primi episodi che riguardano la costruzione del telaio e impianto elettrico.
